Engelbert Zaschka

Engelbert Zaschka (* 1. September 1895 in Freiburg im Breisgau; † 26. Juni 1955 ebenda) war ein deutscher Ingenieur, Konstrukteur und Erfinder. Zaschka zählt zu den deutschen Hubschrauberpionieren und war ein Pionier des Fliegens mit Muskelkraft sowie des Faltautos.

Zaschka entwickelte und konstruierte unter anderem mit seinem Rotationsflugzeug eine eigene Klasse der Drehflügelflugzeugsysteme, den ersten zerlegbaren und faltbaren Kleinwagen (Faltauto), ein frühes Muskelkraft-Flugzeug und eigene Motorsysteme. Er meldete zahlreiche Patente an. Von 1921 bis 1925 war er Chefkonstrukteur des Motorrads Orionette der Orionette AG für Motorfahrzeuge. Er veröffentlichte das erste deutschsprachige Werk über Trag- und Hubschrauber und verfasste diverse technische Fachartikel.

Leben

Engelbert Zaschka stammte aus einer Musikerfamilie, sein Vater Wenzel lehrte Zither und spielte im Freiburger Stadtorchester, seine Mutter Emilie, geborene Rombach, war Sängerin; er war das zweitälteste von vier Kindern. Er wuchs in der Scheffel- und in der Bürgerwehrstraße auf, wo sein Vater 1910 das im Jugendstil erbaute Mietshaus Nr. 11 errichten ließ. Mit 14 Jahren meldete er sein erstes Patent an, gründete einen „Hobbyfliegerclub“ in Freiburg-Wiehre und machte angeblich erste Flugversuche am Freiburger Schlossberg.

Nach dem Besuch der Höheren Bürgerschule in Freiburg ging er zum Ingenieurstudium nach Altenburg. Danach arbeitete er als Ingenieur bei Rheinmetall in Düsseldorf und ging 1916 nach Berlin. Dort war er als Chefkonstrukteur bei der Orion Aktiengesellschaft für Motorfahrzeuge tätig. In den 1930er und 1940er Jahren war Zaschka beim Flugzeugbauer Henschel angestellt. In Berlin war er 1926 im Stadtteil Neukölln in der Lichtenrader Straße 59 gemeldet, 1929 in der Selchower Straße 15/16 nahe dem Tempelhofer Flugfeld, 1934 in der Flughafenstraße 21 und 1943 in der Weserstraße 34a.

Nach dem Zweiten Weltkrieg ließ er sich wieder in Freiburg im Breisgau nieder, wo er in der Türkenlouisstraße 47 eine Werkstatt (Fahrzeugfabrik. Familienfahrräder bzw. Zaschka-Fahrzeugfabrik) betrieb. Zaschka starb am 26. Juni 1955 im Alter von 59 Jahren in seiner Geburtsstadt Freiburg im Breisgau.

Erfinder und Ingenieur

Trag- und Hubschrauber sowie Muskelkraft-Flugzeug

Zaschka-Rotationsflugzeug „Z I“ (1926)

In den Jahren 1926/27 konstruierte und präsentierte Engelbert Zaschka einen der ersten Vorläufer des Trag- und Hubschraubers. Der grundlegende Entwurf der Maschine ist in Zaschkas Patent Nr. 573 961, das am 18./19. Juni 1926 im Deutschen Reich eingereicht wurde, mit „Hubschraubenflugzeug“ betitelt. Seine Erfindung wurde in der Folgezeit auch in den USA, Großbritannien, Frankreich, Schweiz und Dänemark patentiert.

Bei Zaschkas Erfindung handelt es sich um einen Drehflügler, einen kombinierten Trag- und Hubschrauber. Die Besonderheit des Zaschka-Rotationsflugzeugs bestand darin, dass über dem Zweiblattrotor ein Speichenrad als horizontal rotierender Kreisel installiert war, der zur Stabilitätserhöhung im Flug diente und die Absturzgefahr bei Motorausfall mindern sollte. Der darunter eingebaute Motor war mit einer Welle über eine ausrückbare Kupplung mit dem über dem Rotor drehenden Speichenrad verbunden. Das auch als Energiespeicher fungierende Speichenrad trieb über ein Untersetzungsgetriebe den Hauptrotor an. Bei Ausfall des Motors konnte dieser vom Rotor abgekoppelt werden. Der Einstellwinkel der Rotorblätter sollte dann so verändert werden, dass der Rotor durch den entstehenden Fallwind weiter angetrieben werden wird (Autorotation) und die kinetische Energie im Kreisel gespeichert wird. In Bodennähe sollte schließlich der Blattwinkel wieder auf den für den Aufstieg gültigen Wert verändert werden, wodurch mit Hilfe der im Kreisel gespeicherten Energie Rotorschub nach oben erzeugt würde. So sollte auch bei Motorausfall eine gefahrlose Landung ermöglicht werden. In Zaschkas Patentschrift „Hubschraubenflugzeug“ heißt es dazu:

Bei der im Jahr 1927 nach dem oben beschriebenen Konzept konstruierten Versuchsmaschine wurde eine Hubschraube mit 14 Metern Durchmesser auf einem Prüfstand montiert. Zaschka gelang es mit einer Motorleistung von 30 PS, den 360 Kilogramm schweren Apparat vom Erdboden starten zu lassen. Der Rotor drehte dabei mit 100 min⁻¹, während der Kreisel eine Drehzahl von 1450 min⁻¹ hatte. Wegen fehlender finanzieller Mittel konnte die Versuchsreihe nicht fortgesetzt werden.

Zaschka-Rotationsflugzeug „Z II“ (1928)

Am Flughafen Berlin-Tempelhof führte Zaschka 1928 Experimente mit einem weiteren Modell durch, dem Zaschka Helikopter bzw. Rotationsflugzeug, das 7 Meter Spannweite hatte und mit einem 300 cm³ DKW-Motor ausgestattet war. Wenngleich sich diese ersten Versuchsmodelle nur in geringe Höhe erhoben, wurde doch deutlich, dass beim Abbremsen des Motors der Apparat langsam auf den Erdboden heruntersank und unbeschädigt aufsetzte.

Der Rotorantrieb dieses Geräts war bereits mit einem Gyroskop ausgestattet, das die Achse gegen Wind oder gegen Nebeneffekte der Steuerung stabilisierte. Andernfalls wäre das Fluggerät nur sehr schwer steuerbar gewesen. Zur Höhensteuerung konnten die Anstellwinkel der Rotorblätter vom Führersitz aus verstellt werden. Eine am Rumpfende sitzende Luftschraube sollte den horizontalen Vortrieb erzeugen, wurde jedoch nicht mehr praktisch erprobt, da die finanziellen Mittel für weitere Testläufe und Weiterentwicklungen fehlten.

Erst im Jahr 1936 gelang es Henrich Focke und Gerd Achgelis mit dem Modell Focke-Wulf Fw 61 den ersten voll steuerbaren Hubschrauber zu entwickeln.

Zaschka Muskelkraft-Flugzeug (1933–1934)

Im Jahre 1934 präsentierte Zaschka das Zaschka Muskelkraft-Flugzeug, einen Eindecker mit Stahlrohrrahmen und einem schmalen Flügel von ungefähr 20 Metern Spannweite. Zum Starten wurde das Flugzeug von bis zu vier Männern auf die erforderliche Startgeschwindigkeit beschleunigt.

Bei Flugversuchen am 11. Juli 1934 konnte Engelbert Zaschka in Tempelhof damit ohne fremde Starthilfe Schwebeflüge von 20 Meter Weite erreichen. Somit handelte es sich um einen muskelkraftgetriebenen Flug ohne Startgerät.

Automobil- und Motorrad-Konstruktion

Motorrad „Orionette“ (1921–1925)

In den Jahren 1921 bis 1925 war Engelbert Zaschka als Oberingenieur und Chefkonstrukteur der Orion Aktiengesellschaft für Motorfahrzeuge in Berlin maßgeblich am Bau des Motorrads Orionette beteiligt. Das auch unter dem Namen Orionette AG für Motorfahrzeuge bekannte Unternehmen war in den 1920er und 1930er Jahren im Industriehof Oranienstraße 6. in Berlin-Kreuzberg ansässig.

Die Orionette AG war eines der wichtigsten Berliner Unternehmen für Auto- und Motorradbau der 1920er Jahre.

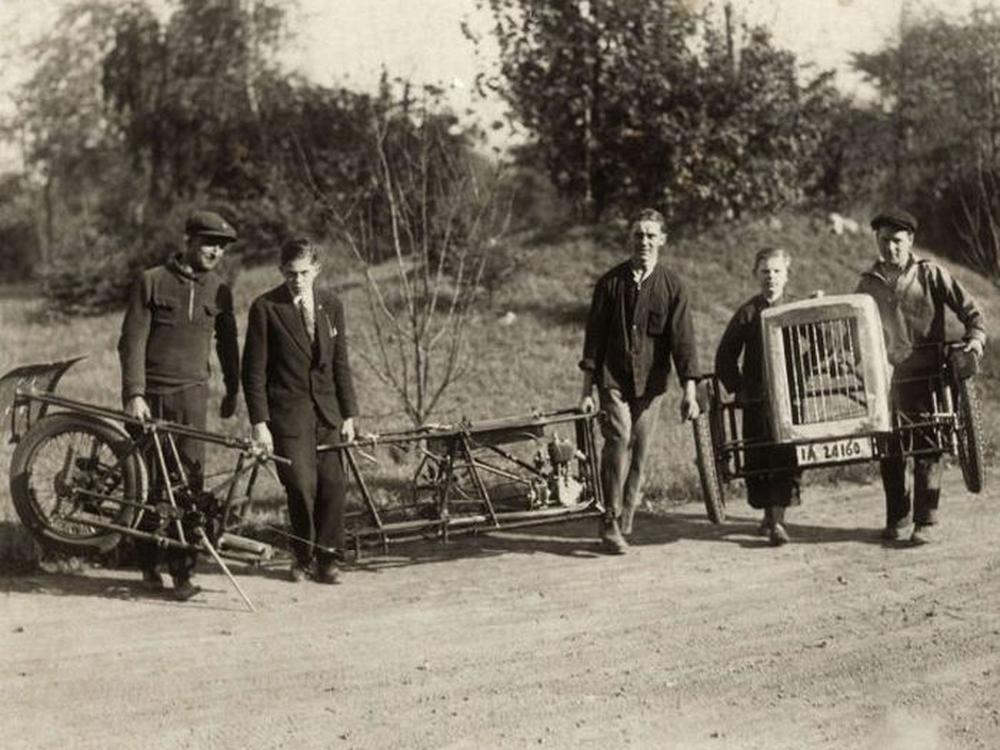

Faltbares Auto: Zaschka-Faltauto (1928–1929)

Verkehrsraum- und Parkplatzprobleme in Großstädten zeigten sich bereits in den 1920er Jahren. 1928/1929 präsentierte Engelbert Zaschka in Berlin das erste Faltauto, um dieses Problem zu lösen. Zaschkas Auto war zusammenklappbar und in drei Teile zerlegbar, benötigte also keine Garage, sondern konnte in der Wohnung abgestellt werden. Auf- und Abbau des Wagens sollten von zwei Personen jeweils innerhalb von fünf Minuten bewältigt werden.

An dem Rohrrahmen des Fahrzeugs war ein mit Stoff bezogenes Leichtbaugerippe befestigt. Die beiden Vorderräder waren einzeln aufgehängt, das Hinterrad wie bei einem Motorrad. Im Heck befand sich der luftgekühlte Einzylindermotor, der über ein Stirnradgetriebe das Hinterrad antrieb; die vordere Kühlermaske war lediglich eine Attrappe. Motor und Getriebe waren fest miteinander verblockt. Das Auto erreichte eine Höchstgeschwindigkeit von 40 bis 50 km/h.

Um die Transportabilität des Fahrzeugs zu demonstrieren, bestieg Zaschka mit seinem ersten Faltauto 1928 die oberste Plattform des Berliner Funkturms.

Eine Serienfertigung scheiterte an wirtschaftlichen und technischen Hindernissen. Mehr als 1000 Reichsmark (heute: ca. 4.300 Euro) sollte der transportable Wagen nicht kosten. Dafür war schon die Herstellung des Rohrrahmens erheblich zu teuer. Eine selbsttragende Karosserie wäre ebenfalls zu aufwendig in der Herstellung gewesen und hätte durch das verwendete Stahlblech das Auto zu schwer gemacht. Zudem war zu jener Zeit fast keines der Bauteile genügend ausgereift.

Weitere Erfindungen (Auswahl)

Rezeption

Engelbert Zaschka war vor allem in den 1920er und 1930er Jahren ein bekannter deutscher Erfinder, der auch in den USA Beachtung fand. Über Zaschkas Erfindungen wurde im In- und Ausland berichtet, Fotografien erschienen in wissenschaftlichen und populären Veröffentlichungen vieler Länder. So fotografierte z. B. der Pressefotograf und Journalist Georg Pahl in den 1920er und beginnenden 1930er Jahren Engelbert Zaschka mit seinen Erfindungen. Zeitungen wie die New York Times, Washington Post, The Argus (Melbourne), Diario ABC (Madrid) sowie Daily Mirror (London) veröffentlichten Artikel über die Hubschrauberentwicklungen von Zaschka. Die Berichterstattung hebt die ersten technischen Erfolge sowie die mit Zaschkas Konstruktion verbundenen Erwartungen und Zukunftsaussichten hervor. So schrieb beispielsweise die Zeitung The Bee (Danville, Virginia):

Da Zaschkas Projekte (wie das des Trag- und Hubschraubers) hauptsächlich wegen fehlender finanzieller Mittel letztlich nicht zur Verwirklichung gelangten, geriet er in der Folgezeit weitgehend in Vergessenheit. Das National Air and Space Museum in Washington, D.C. verfügt über einen Archivbestand mit Dokumenten und Fotografien (Zaschka Document and Photograph Files) des Zaschka Trag- und Hubschraubers sowie des Zaschka Muskelkraft-Flugzeugs.

Die History of Aviation Collection der University of Texas at Dallas enthält unter anderem die Sammlung des US-Navy Admirals Charles E. Rosendahl. In der Vice Admiral Charles E. Rosendahl Lighter-than-Air Collection (Leichter-als-Luft-Technologie-Sammlung) befinden sich Fotografien von frühen Luftfahrtpionieren wie Engelbert Zaschka und seinem Hubschrauber.

Holger Steinle ist im Auftrag des Deutschen Technikmuseums Berlin immer noch auf der Suche nach Exponaten der Deutschen Luftfahrtsammlung Berlin. Das Museum sucht gegenwärtig unter anderem den Prototyp des Zaschka Hubschraubers, der bis 1941 zum Museumsinventar der Deutschen Luftfahrtsammlung zählte.

Richard A. Lupoff greift in seinem Roman Marblehead. A Novel of H. P. Lovecraft (2006) die Hubschrauber-Erfindung von Engelbert Zaschka aus dem Jahr 1927 auf.

Medienbeiträge

TV-Dokumentationen, in denen Zaschka behandelt wird

• Große Ideen – kleine Flops: Geistesblitze von A bis Z. Dokumentation, Deutschland, 2016, 90 Minuten, Autoren: Andreas Kölmel und Jürgen Vogt; Produktion: SWR Fernsehen, Deutsche Erstausstrahlung: 16. Mai 2016; Informationen zur Dokumentation; Dokumentations-Ausschnitt Zaschka: YouTube.
• Technikgeschichten aus dem Südwesten – Der Hubschrauber. Dokumentation, Deutschland 2018, 45 Minuten, Autoren: Ulrike Gehring und Isabelle Arnold; Interviewpartner: Holger Steinle; Produktion: SWR Fernsehen und Screen-Art Production Frankfurt am Main, Deutsche Erstausstrahlung: 15. Januar 2019; Informationen zur Dokumentation; Dokumentations-Ausschnitt: YouTube.

Radiobeiträge und Podcast

• Engelbert Zaschka, Erfinder (Geburtstag 1. September 1895), WDR ZeitZeichen vom 1. September 2020, Autor: Ralph Erdenberger, Redaktion: Michael Rüger.
• Zaschka-Three-Wheeler - Krasses Ding! Die kuriosesten Erfindungen aus Berlin, 100% Berlin von rbb 88.8 vom 13. Mai 2022, Folge 126 des rbb 88.8-Podcasts "100% Berlin".

Werk

Schriften

Monographie

• Drehflügelflugzeuge. Trag- und Hubschrauber. C. J. E. Volckmann Nachf. E. Wette, Berlin-Charlottenburg 1936, OCLC 20483709, DNB 578463172.

Es handelt sich dabei um eine der ersten Veröffentlichungen über das Wesen des Trag- und Hubschraubers. Sie richtete sich insbesondere an Flugzeugkonstrukteure sowie an Förderer des Drehflügelflugzeugbaus.

Die Schrift gliedert sich in A: Entwicklungsgeschichte, angefangen bei Leonardo da Vinci – B: Neuere Projekte, Versuche und Erfolge, unter anderem Petróczy-Kármán-Zurovec, Cierva, Rieseler, Strandgren, Rohrbach, Piskorsch, Maitland-Barkelew-Bleeker, Nagler, Hafner, d’Ascanio, Florinne, Asbóth, Lamés, Bréguet-Dorand und weitere. C: Theorie und Konstruktionsrichtlinien und D: Zukunftsaussichten des Hubschraubers. Zaschkas eigene Hubschrauber sind ebenfalls dokumentiert und abgebildet. Im Vorwort schreibt Zaschka:

Artikel (Auswahl)

Engelbert Zaschka veröffentlichte diverse Fachartikel in technischen Zeitschriften, unter anderem:

• Moderne Konstruktions-Richtlinien im Motorradbau. In: Der Motorwagen Jg. 26, Nr. 35–36, Dezember 1923, S. 488–491.
• Maschine zum autogenen Schneiden von Wellen. In: Der Motorwagen.
• Die Dame und das Motorrad. In: Motorrad-Sport, -Verkehr und -Technik. Nr. 4, 1924, S. 18–19.

Patente

Engelbert Zaschka wurden zwischen 1919 und 1953 mehrere Patente erteilt. Es sind derzeit 10 Patente bekannt, darunter die Hubschrauber-Patente, Patente auf Motoren und auf ein Faltrad.

Der Spiegel spricht von 82 Patenten, die Zaschka insgesamt angemeldet habe.

• Patent DE330202: Gewölbter Kochgeschirrabgiessdeckel, der als Reibeisen und Sieb benutzt werden kann. Angemeldet am 21. Februar 1919.‌
• Patent DE573961: Hubschraubenflugzeug. Angemeldet am 19. Juni 1926.‌
• Patent GB272962: Improvements in or relating to Helicopter Flying Machines. Angemeldet am 20. Juni 1927.‌
• Patent US1779524: Helicopter. Angemeldet am 29. Juni 1927.‌
• Patent DE512513: Triebwerk für Maschinen mit hin und her gehenden Kolben, deren Pleuelstangen durch auf der Triebwelle sitzende Exzenterscheiben betaetigt werden. Angemeldet am 12. April 1929.‌
• Patent US1944052: Portable power plant. Angemeldet am 21. April 1930.‌
• Patent FR1019111: Bicyclette. Angemeldet am 26. Mai 1950.‌

Musikwerke

Als Komponist schuf Engelbert Zaschka Unterhaltungsmusik, u. a. Slavoma – der neueste Tanz (1925), der mindestens zweimal aufgenommen wurde: vom Orchester Bernard Etté und vom Saxophon-Orchester Dobbri unter der Leitung von Otto Dobrindt. Ferner schrieb und komponierte er den Schlager Wer hat denn bloß den Hering am Schlips mir festgemacht? (1928).

Video auf YouTube - Bernard Etté Tanz-Orchester, Slavoma, The Dance of 1925-26, Engelbert Zaschka, Modetanz.

Literatur

• Karl Ries: Luftwaffe. Die Maulwürfe (1919–1935). Verlag Dieter Hoffmann, Mainz 1970, S. 36, DNB 457944080.
• John Foster Fay: The Helicopter. History, Piloting and How It Flies. David & Charles, 1976, ISBN 0-7153-7249-1, S. 135.
• David Anthony Reay: The history of man-powered flight. Pergamon Press, Oxford / New York 1977, ISBN 0-08-021738-9, S. 101.
• Ludwig Bölkow: Ein Jahrhundert Flugzeuge. Geschichte und Technik des Fliegens. Springer-Verlag, Berlin 1990, ISBN 3-18-400816-9, S. 442.
• Heinz J. Nowarra: German Helicopters 1928–1945. Schiffer Publishing, 1991, ISBN 0-88740-289-5, S. 4.
• Michael Graf Wolff Metternich: 100 Jahre auf 3 Rädern. Deutsche Dreispur-Fahrzeuge im Wandel der Zeiten. Neue Kunst, München 1992, ISBN 3-929956-00-4, S.?.
• Rolf Besser: Technik und Geschichte der Hubschrauber. Von Leonardo da Vinci bis zur Gegenwart. Bernard & Graefe, Bonn 1996, ISBN 3-7637-5965-4, S. 65.
• Morton Grosser: Gossamer Odyssey. The Triumph of Human-powered Flight. Zenith Press, 2004, ISBN 0-7603-2051-9, S. 14–15.
• Michaela Behrens: Stadtgespräche aus Neukölln. Gmeiner-Verlag, Meßkirch 2014, ISBN 978-3-8392-1559-3, S. 167–168.
• Sasha Disko: The Devil’s Wheels. Men and Motorcycling in the Weimar Republic. Berghahn Books, New York / Oxford 2016, ISBN 978-1-78533-169-5, S. 314–320.

Weblinks

• Literatur von und über Engelbert Zaschka im Katalog der Deutschen Nationalbibliothek
• Zaschka beim National Air and Space Museum
• Zaschka helicopter 1928 bei All the World’s Helicopters and Rotorcraft
• Helikoptertypen von 1910 bis 1929 (siehe 1928) bei Die Hubschrauber-Seite
• Zaschka Hubschrauber bei Lost Art Internet Database (Deutsches Zentrum Kulturverluste)
• Engelbert Zaschka. Fotografien im Bestand des Bundesarchivs

Zeitungs- und Onlineartikel (Auswahl)

• Says His Helicopter Can Halt in Flight; Midair Transfer of Passengers Predicted. In: New York Times, 4. Juni 1927 (englisch) über Zaschkas Helikopter
• Tom Ray: Las Máquinas Voladoras del Porvenir. In: Diario ABC, Madrid, 23. September 1928, S. 100–101 (spanisch)
• Aeroplane that rises vertically. In: The Argus (Melbourne, Australien), 27. Oktober 1928 (englisch)
• Ski im Rucksack. In: Hamburger Abendblatt, 28. Januar 1950
• Nicht nach meinen Plänen. In: Der Spiegel. Nr. 6, 1950 (online – mit Fotos von Engelbert Zaschka, seinem Klappski und Faltrad).
• Ein Käpsele namens Engelbert Zaschka. In: Facetten-Magazin, 28. April 2015
• Nicola Schwannauer: Tüftler Zaschka: ein Freiburger, der alles kleinkriegte. In: Badische Zeitung. 15. Mai 2016, abgerufen am 15. Februar 2017.
• Giorgos Christides: Weltrekord 1988: Radfahren durch die Luft. In: Spiegel Online. 23. April 2018, abgerufen am 12. Juni 2018.
• Michael Hundt: Die 100 wichtigsten Autos aus Deutschland. Hier kommen die Underdogs – Favoriten der Redaktion (3). In: Oldtimer Markt. VF Verlagsgesellschaft, 18. Oktober 2020, abgerufen am 20. Oktober 2020.

Einzelnachweise
